LED灯
简介
LED 灯是城市建设的重要组成部分，比如交通路口的红绿灯、商店的广告牌、公园路标灯光、商场走廊灯光等等，其应用非常广泛。这节课程，将使用 Pico 控制2颗 LED 灯实现交替闪烁效果。

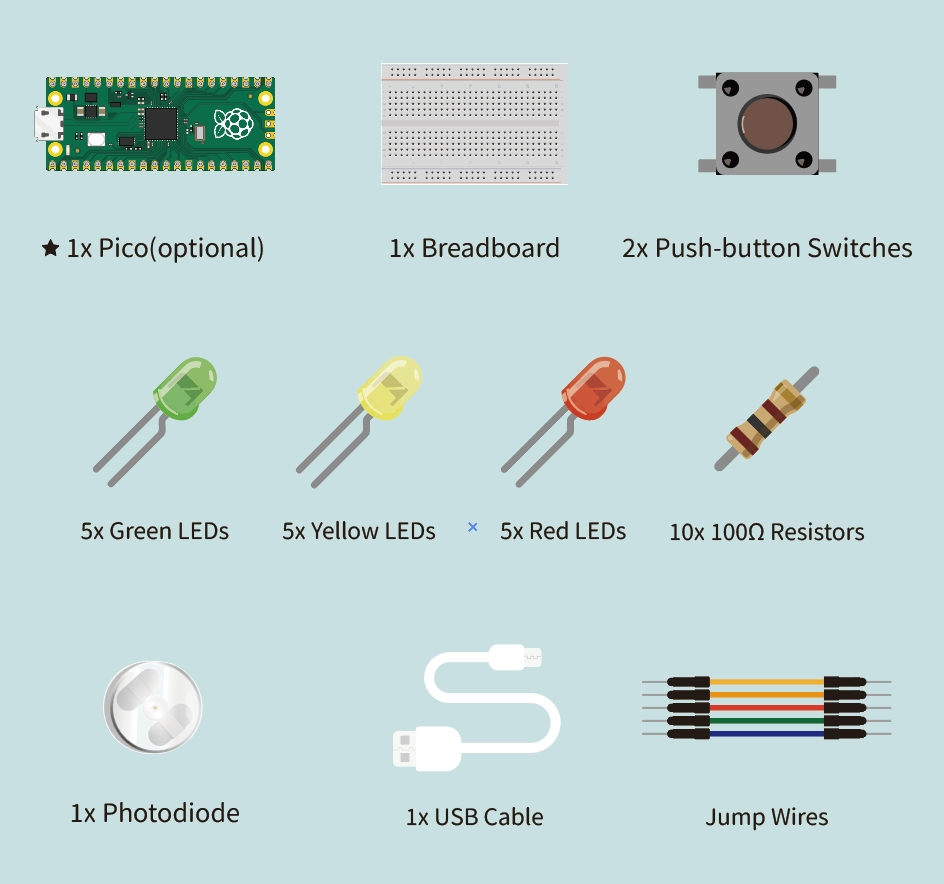

元件清单
硬件
1 × Pico
1 × USB线
1 × 面包板83×55mm
2 × LED
2 × 100欧姆电阻
若干杜邦线
主要元件介绍
LED
LED 是 Light Emitting Diode（发光二极管）的缩写。这是一种半导体二极管。它可以将电能转换成光能。当电流经过的时候，它就会发光。
如果你仔细看看 LED，你就会发现它的两个特点。一个是它的引脚的长度不一致，另一个是LED的一侧是扁平的，而不是圆柱形。这些特征可以告诉你哪个引脚是阳极（正极），哪个引脚是阴极（负极）。长一些的引脚连接正极供电（3.3v），带有扁平一侧的引脚连接负极。
电阻
电阻是一种用于控制电流的元件。它可以限制所连接的电路的电流。在我们的实验中，我们使用了100欧姆的电阻。如果不限电流的话，就会损坏 LED 灯。
想通过色环来识别电阻的阻值吗？你可以阅读这篇文章：How to Identify Color Circle Resistance Value.
实验步骤
硬件连接
根据下面的图片将你的元件连接起来：
1.将 LED 灯的短引脚与 GND 连接；
2.将 LED 灯的长引脚通过电阻，与 P0 口与 P1 口连接。
程序编程
编程环境准备请参考：编程环境介绍
代码示例
# 导入程序所需要的模块
import board
from digitalio import *
from time import *
# 设置LED灯连接的引脚和引脚方向
led_0 = DigitalInOut(board.GP0)
led_1 = DigitalInOut(board.GP1)
led_0.direction = Direction.OUTPUT
led_1.direction = Direction.OUTPUT
# 设置2颗LED灯的状态在亮、灭之间切换
while True:
led_0.value = True
led_1.value = False
sleep(1)
led_0.value = False
led_1.value = True
sleep(1)
代码详解
- 导入程序所需要的支持模块。
board模块是引脚名称的通用容器，可以通过board模块指定要使用的引脚，digitalio模块包含提供对基本数字 IO 的访问的类。time模块包含对时间设置的函数。
# 导入程序所需要的模块
import board
from digitalio import *
from time import *
- 设置2颗 LED 灯所连接的引脚以及引脚方向。
# 设置LED灯连接的引脚和引脚方向
led_0 = DigitalInOut(board.GP0)
led_1 = DigitalInOut(board.GP1)
led_0.direction = Direction.OUTPUT
led_1.direction = Direction.OUTPUT
- 使用无限循环设置2颗 LED 灯的状态为亮、灭。其中可以使用
1、0代替True、False设置 LED 灯的状态为亮、灭。
# 设置2颗LED灯的状态在亮、灭之间切换
while True:
led_0.value = True
led_1.value = False
sleep(1)
led_0.value = False
led_1.value = True
sleep(1)
实验结果
你可以看到两颗 LED 灯交替闪烁。如果不是这样的情况，请返回之前的步骤，检查你的操作。
思考
如果我们想控制3颗 LED 灯，让它们实现路口红绿灯的效果，那么我们该如何设计电路和编程呢？
