PM2.5电子积木

简介​

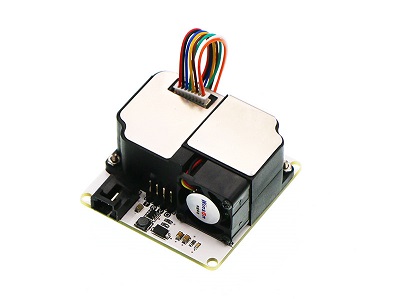

PM2.5电子积木是OCTOPUS系列中一个检测环境PM2.5浓度的传感器模块，它的工作原理是基于ZH03激光粉尘传感器模组，通过这个模组对空气中的粉尘颗粒物进行检测，具有良好的一致性、稳定性。模块具有PWM输出和串口输出，方便使用！

特性​

  • 兼容3.3V/5V设备直接驱动。
  • 兼容micro:bit和Arduino驱动。
  • 标准的3线GVS接口。
  • 传感器一致性好、数据准确、实时响应，小分辨颗粒直径0.3μm。
  • 支持PWM输出和串口输出。

参数​

项目参数
品名PM2.5电子积木
SKUEF04090
版本号V1.2
输入电压DC3~5V
工作电流<120mA
休眠电流<10mA
工作温度-10~50℃
可检测气体PM2.5
尺寸50.00mm X 50.00mm
净重46.30g

外形与安装定位尺寸​

引脚接口框图​

主体功能模块介绍​

ZH03B传感器模块​

ZH03B传感器模块用于检测所处环境的PM2.5浓度。

3PIN标准GVS电子积木接口​

标准GVS电子积木接口，其中S是3.3V PWM信号输出引脚。

4PIN串口输出接口​

3.3V串口信号输出接口。

快速上手​

硬件连接​

将PM2.5电子积木通过iot:bit的P1口

软件编程​

步骤1 打开makecode​

打开makecode在线编程网页。

步骤2​

搜索关键词iot，添加iot-environment-kit软件包。

步骤3 编写程序​

步骤4 下载​

完整的程序代码如下：https://makecode.microbit.org/_A1qAkv6w9Wev

你也能通过以下网页直接下载程序：

结果​

5x5屏幕滚动显示PM2.5的数值，单位为μg/m3。

Python 编程​

步骤 1​

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

为了给PM2.5传感器编程，我们需要添加pm25.py。点击Load/Save，然后点击Show Files（1）下拉菜单，再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹，从中选择pm25.py添加进来。

步骤 2​

参考程序​

from microbit import *
from pm25 import *

pm2_5 = PM25(pin1)
while True:
    display.scroll(pm2_5.get_pm25())

结果​

  • micro:bit显示pm2.5传感器的返回值。
