TMP36温度传感器电子积木

简介​

Octopus TMP36温度传感器模块是一种温度传感器，具有低电压和精确的摄氏读数。 它可以提供电压输出，与摄氏温度形成线性关系

特性​

  • 三线端口设计，防止误插，易于使用。

技术规格​

项目参数
SKUEF04079
精度±2°C（整个温度范围内的典型值）
线性度±0.5°C（典型值）
低工作电压2.7V~5.5V
热效应指标当电源电流低于50μA时
指定温度测量范围-40°C至+ 125°C，工作温度可高达+ 150°C
比率系数+ 10 mV /°C
静态电流低于50μA
关闭电流最大0.5μA

外形与定位尺寸​

快速上手​

所需器材及连接示意图​

  • 如下图所示连接扩展板的P1口

以sensor:bit为例

添加Package​

在MakeCode的代码抽屉中点击Advanced，查看更多代码选项。

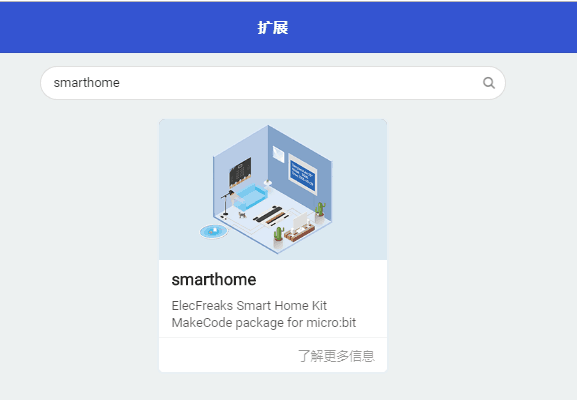

点击“Extensions”，在弹出的对话框中搜索“smarthome"，下载smarthome代码库。

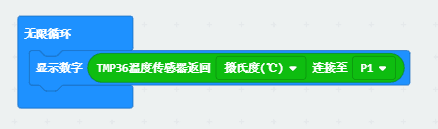

编写程序​

1.调用micro：bit的led显示模块

2.调用smarthome函数库中的TMP36读取温度的函数

3.显示相关的温度

参考程序​

请参考程序连接：https://makecode.microbit.org/_DLYEwWVL70xj

你也可以通过以下网页直接下载程序，下载完成后即可开始运行程序。

---

结果​

  • micro:bit点阵屏上显示出当前环境的温度数值。
